商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌圣汉仕自控
- 型号H664Y
- 材质金属
- 驱动方式气动
- 连接形式焊接
- 类型(通道位置)二通式
- 产地永嘉
- 厂家圣汉仕
产品简介：
产品详情：

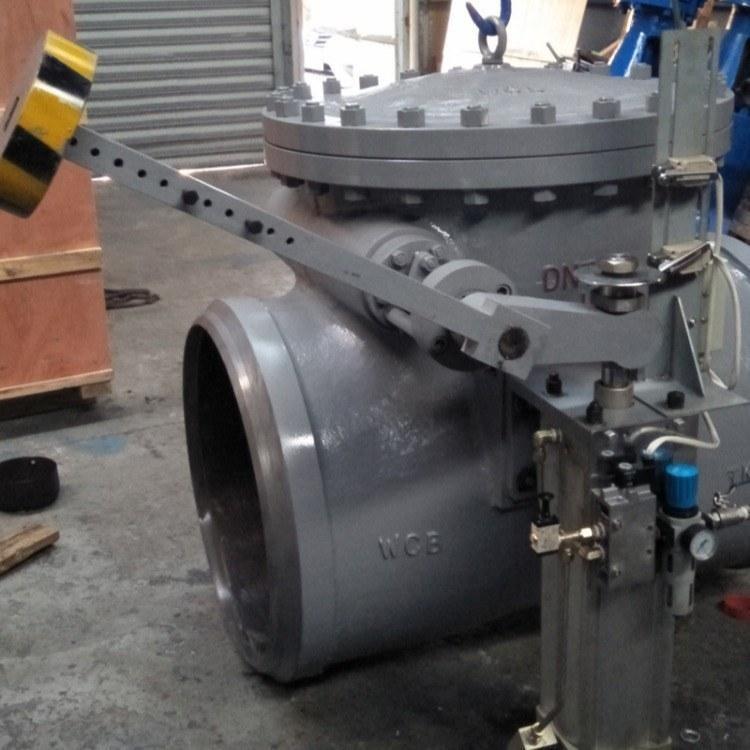

H664Y气动止回阀-产品概述：
H664Y-16C/25C气动止回阀该系列气动快关止回阀主要用以600mw以下的热力涡轮机的抽气系统中，以防止介质或水回流，并保护最主要的装置，例如蒸汽涡轮机和抽水机，性能要求是阀门须要关闭瞬间，在管道介质回流，断电，事故等异常状况下，关闭时间低于0.5秒。
H664Y气动止回阀-产品特征：
？设计和制造验收标准采用ANSIB16.34，E101或JB/T3595，并且强度和密封性能全然满足标准要求。
真空阀经过真空测试，整机寿命满足用户要求；
？根据温度不同，主要材质为碳素钢或高温钢，密封面采用硬质合金焊接；
？阀盘设计成通过摇杆可移动地连结到阀杆，阀密封面自对对可以鉴别该阀盘，以确保密封表面一致。
？阀座的密封面倾斜一定出发点，减小关闭时间，缩减冲击，保护装置和管道的安全；
阀门配置有减震配重，可以平衡关闭部分动力矩，以防止时有发生非锤击现象；
？阀门内腔采用流线型设计，流量大，下降了阀门阻力。
？致动器是弹簧复位缸或油压缸，并且相对单独于阀关闭构件的功用，并且致动器的故障不影响关闭构件的功用。
气缸或液压缸的内壁涂有耐磨，耐腐蚀层，可以增加使用寿命，减少动作阻力，使阀灵巧确实。
？封闭件通过限位部门打开，避免因过分打开而引致损坏；
？执行器配有阀门开关位置信号输出和阀门开启位置现场指示；
H664Y气动止回阀用法和性能标准
H664Y气动止回阀用以发电站或火力发电站的抽气系统或其他系统以及水和其他非腐蚀性介质管道中，以防止在装满蒸汽轮机级时蒸汽涡轮机中的压力忽然下滑，并且抽气管和每个加热器中的蒸汽流回蒸汽涡轮机内部使蒸汽涡轮机粉碎并毁损蒸汽涡轮机发电机的恶性事故，并防止加热器系统管道泄露，从而使水从蒸汽抽气紧密关闭，以确保当给水加热器的水位过高时，气动装置件接收到液体回流信号后，蒸汽涡轮机将快速分开以保护蒸汽涡轮机或抽气系统。
气动止回阀，H644Y，快速关闭单向阀，快速关闭阀，连接形式：焊接
产品材质：碳素钢，不锈钢
@每@称通过直径：50〜1000mm
适于介质：水，蒸汽
压力环境：0.6-10mpa
H664Y气动止回阀设计和制造检验标准
设计和制造标准：ASME/ANSIB16.34，E101，JB/T3595
构造尺寸标准：JB/T3595，ASME/ANSIB16.10，GB/T12221
焊接端或法兰标准：GB/T12224，ASME/ANSIB16.25，GB/T9113，JB/T79〜JB/T82
测试接纳标准：JB/T9092，JB/T3595，ASME/ANSIB16.34，E101
燃气系统的工作原理]
气源来自压缩空气（气源压力为0.4〜0.6mpa），它通过球阀进入二位三通电磁阀，然后通过快排阀进入气缸进气口，单向阀打开。手动换向阀用以测试操作过程中断回阀的柔韧性。
当止回阀关闭时，在切断电源并切断气源时，电磁阀也将关闭。快排阀开始，从气缸的下腔排出空气，止回阀快速关闭。
控制元件如电磁阀和空气处理元件是根据蒸汽涡轮机工厂的要求从美国ASCO进口的，也可以根据用户要求装备其他国内外制造商的高质量产品，以确保出色的性能和高可靠性。
构造特性：
1.密封面采用cr13系列不锈钢或钴基硬质合金焊接，耐磨性好，密封性能平稳精确。
2.当介质正向流动时，气缸的下腔是进气口，它与沉重的锤子一同工作，关闭阀瓣在全开位置处于平衡状况。在相反的方向上，气缸活塞的下腔快速获释压力，并且阀瓣在0.5秒内很快关闭。
3.重锤通过加长杆和拨叉功用在销轴上，以平衡摇杆的重力矩，防止时有发生水锤现象。当介质正向流动时，有助于打开维持阀门平稳并减小操作过程中的振动。
