商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌圣汉仕
- 型号AW
- 驱动能源气动执行器
- 产地永嘉
- 厂家圣汉仕
产品简介：
产品详情：
aw型气动执行器系列适用于90℃回转（1/4圈）的阀门。例如球阀，蝶阀，旋塞阀等。该产品的设计和制造使用JIS标准，阀门的连接部分使用国际标准ISO5211。在使用AW气动执行器展开执行器的选择和安装时，首先要确定阀门的扭矩，并考虑管路介质。水蒸气或非润滑介质可将安全值提高25％；非润滑的干气介质可将安全值提高60％；非润滑气体将输送的颗粒状粉末介质的安全值提高100％；将清洁，无摩擦的润滑介质的安全值提高20％，然后根据气源的工作压力搜索双作用或单作用扭矩表，即可得到可靠的执行模型。
气动执行器以及阀门的安装精度是不是正确将直接影响执行器的安全运行和使用寿命，合理的安装是执行器的中心轴与阀杆须要同轴，安装合理。执行器和阀门，应测量阀门扭矩，且不得超过所需扭矩。组装后，同时测试气动执行器和阀门，并将阀门加压至额定密封压力。执行器使用0.4〜0.7mpa的气源压力或用户所需的气源压力，气动执行器的两个进气口切换进气口并观察气动阀的打开和关闭。不理应暂停或蠕变现象，应灵巧旋转开关，并应开展多次反复测试。
执行器和附件的功能和用处
双动式气动执行器：用以阀门打开和关闭的两位置控制。
弹簧复位类别：当回路气体回路被切断或时有发生故障时，阀门会自动打开或关闭。
单电磁阀：通电时，阀打开或关闭；断电时，阀打开或关闭（可提供防爆型）。
双电磁阀：一个线圈通电时，阀打开；另一线圈通电时，阀关闭，兼具记忆功能（可提供防爆型）。
限位开关回讯器：长距离传输阀门开关位置信号（可提供防爆型）。
电气定位器：根据电流信号的尺寸（标准4-20ma）来调节和控制阀门的介质流量（可提供防爆型）。
气动定位器：根据压力信号（标准0.02-0.1mpa）调节和控制阀的介质流量。
电气转换器：将电流信号变换为气压信号，并与气动定位器一齐使用（可提供防爆型）。
气源处理三部分：包括空气减压阀，过滤器油雾器，可平稳气源，清洁和润滑活动构件。
手动操作机制：自动控制可在异常情形下手动操作。
下载谷歌
气动阀门是一种繁复的自动控制仪器，由多种气动元件构成，用户可以根据控制需，详尽选取以下附件，并在技术合约中注明。
1.气动执行器：①双作用型，②单作用型，③型号标准，④作用时间。
2.电磁阀：①单控电磁阀，②双控电磁阀，③使用电压，④防爆型。
3.信号反馈：①机器开关，②相近开关，⑧输出电流信号，④工作电压，⑤防爆型。
4.定位器：①电气定位器，②气动定位器，⑧电流信号，④气压信号，⑤电气转换器，⑥防爆型。
5.气源处理三部分：①过滤减压阀，②润滑器。
6.手动操作部门。
7.特别的接口尺码。
8.特别定制。

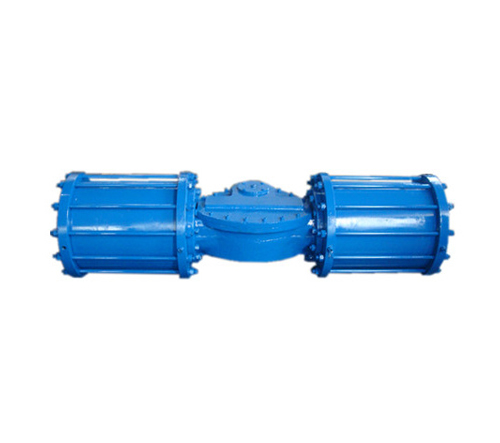

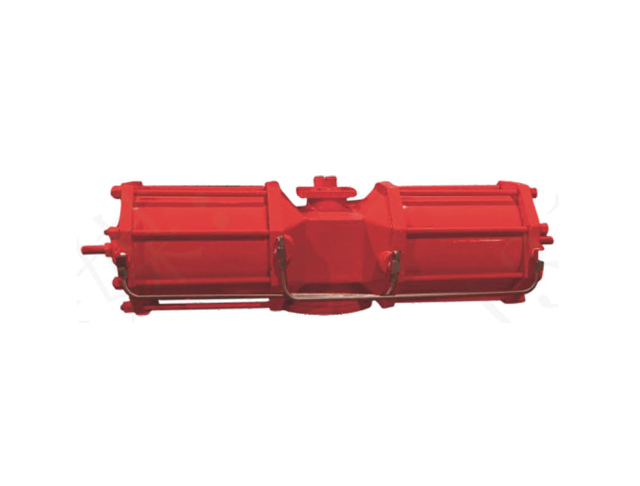

1.AW气动执行器分成双作用型和单作用型（弹簧复位），两个分体式气缸，容易制造大型气缸。满足各种大型旋转阀的需要。
2，输出扭矩大，动作灵巧安定；气缸内壁和活塞轴镀有硬铬，耐磨性好。所有滑动构件均配置无油润滑轴和导向环，以减小摩擦系数并延长使用寿命，AW气动执行器的u形曲线特点输出扭矩更适用于大直径球阀和蝶阀。
3.旋转出发点：双作用型=90°，单作用型=90°，两边可调出发点±5°
4.工作环境温度：-20〜90℃。
5.气源：经过过滤，干燥或润滑的清洁空气，低压0.4mpa，压力1.0mpa。
6.基本设计：气动双缸双活塞叉驱动部门。
modelAWxx=双作用；
modelAWxxS=单作用（弹簧复位）。

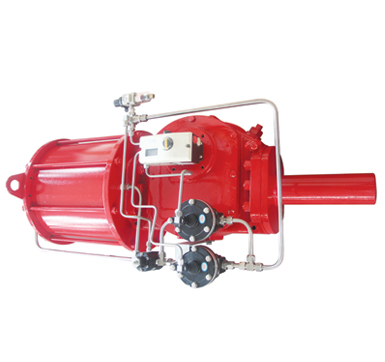

7，有力的附件功能：可装备单（双）电控电磁阀限位开关回讯器，电气位器，气源处理三件套和手动操作部门，可全然实现自动或手动控制。
