商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌圣汉仕
- 型号D643
- 材质不锈钢
- 驱动方式气动
- 连接形式法兰
- 产地永嘉
- 厂家圣汉仕
产品简介：
产品详情：
d643h气动硬密封蝶阀的标准技术参数
阀 体
公称路径：dn50-dn1000
阀体材质：wcb，304、316
连接方法：晶圆式，法兰式
压力等级：pn1.0mpa，PN1.6MPa，pn2.5mpa
结构：三偏心结构
阀门组件
阀座密封：硬质合金，碳化钨，镍合金
阀板材质：wcb，304、316
阀杆材质：304
适用介质：水，气，蒸气，高温介质，耐磨介质。
d643h气动硬密封蝶阀的设计和制造标准
设计与制造：JB/T8527-1997
结构尺寸：GB/T12221-2005
压力测试：GB/T13927-2008
连接标准：jb/t79.1-1994
气动执行器
双重作用：通风打开，通风关闭，气源故障维持当前位置
单作用空气开放式：排气口打开，切断空气，关闭气源故障
单作用空气截止类别：通气关，切断空气，打开空气源
可选配件：换向电磁阀，限位开关，空气过滤减压阀，电气定位器，手轮部门，位置维持阀
电气部分可以防爆

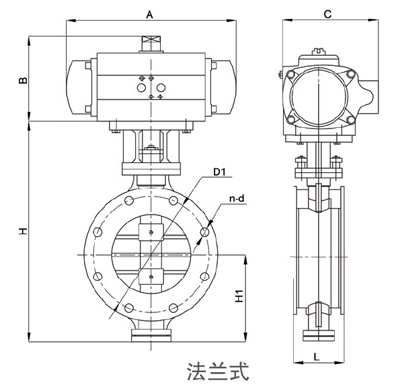

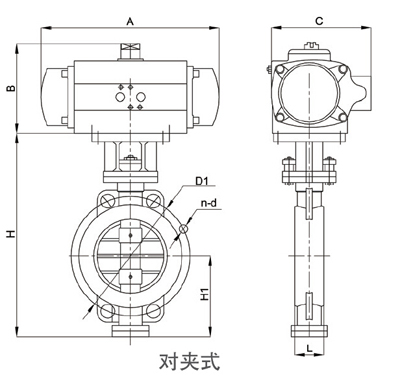

外型尺寸
口径
@每@
文件夹GB国标尺寸pn10/pn16/pn25
大号
h
H1
D1
nd
重量kg
DN50
2
43
245
80
125/125/125
4-16/4-16/4-16
6.6
DN65
2-1/2
46
250
90
145/145/145
4-16/4-16/8-16
7.5
DN80
3
49
350
98
160/160/160
4-16/8-16/8-16
8.2
DN100
4
56
380
112
180/180/190
8-16/8-16/8-20
11
DN125
5
64
410
128
210/210/220
8-16/8-16/8-24
二十一
DN150
6
70
490
147
240/240/250
8-20/8-20/8-24
二十二
DN200
8
71
560
178
295/295/310
8-20/12-20/12-24
31
DN250
10
76
621
215
350/355/370
12-20/12-24/12-27
42
DN300
12
78
680
250
400/410/430
12-20/12-24/16-27
60
DN350
14
78
757
280
460/470/490
16-20/16-24/16-30
88
DN400
16
102
825
320
515/525/550
16-24/16-27/16-33
106
DN450
18岁
114
925
350
565/585/600
20-24/20-27/20-33
139
DN500
20
127
1010
380
620/650/660
20-24/20-30/20-33
169
DN600
二十四
154
1180
440
725/770/770
20-27/20-33/20-36
